Как выбрать различные типы обратных клапанов

Обратный клапан — это клапан, открывающиеся и закрывающиеся части которого представляют собой круглые диски, которые используют собственный вес и давление среды для создания движения, чтобы блокировать обратный поток среды. Он относится к категории автоматических клапанов, также известных как обратные клапаны, односторонние клапаны, обратные клапаны или запорные клапаны. Режимы движения диска делятся на подъемный и поворотный. Подъемный обратный клапан похож по конструкции на запорный клапан, только у него отсутствует шток клапана, который приводит в движение диск. Среда поступает с входного конца (нижняя сторона) и вытекает с выходного конца (верхняя сторона). Когда входное давление больше суммы веса диска и его сопротивления потоку, клапан открывается. Напротив, когда среда течет обратно, клапан закрывается. Поворотный обратный клапан имеет диск, который наклонен и может вращаться вокруг оси, и его принцип работы аналогичен принципу работы подъемного обратного клапана. Обратные клапаны часто используются в качестве нижних клапанов насосных устройств для предотвращения обратного потока воды.

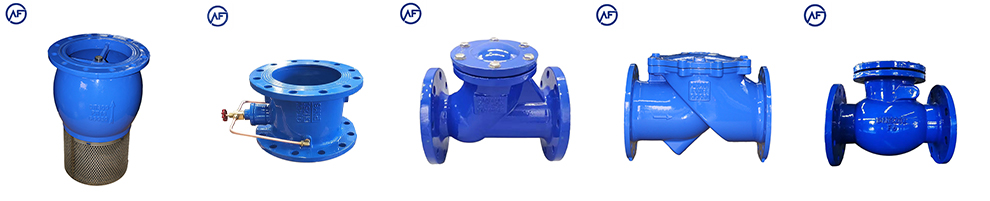

Как выбрать тип обратного клапана:

1. Для предотвращения обратного потока среды на оборудовании, устройствах и трубопроводах следует устанавливать обратные клапаны;

2. Обратные клапаны, как правило, подходят для чистых сред и не подходят для сред, содержащих твердые частицы и обладающих высокой вязкостью;

3. Для входного трубопровода водяного насоса целесообразно использовать обратный клапан. Донный клапан обычно устанавливается только на вертикальном трубопроводе на входе насоса, а среда течет снизу вверх;

4. Место установки поворотного обратного клапана не ограничено. Он может быть установлен на горизонтальных, вертикальных или наклонных трубопроводах. При установке на вертикальном трубопроводе среда должна течь снизу вверх;

5. Поворотные обратные клапаны не подходят для клапанов малого калибра. Они могут быть изготовлены для очень высокого рабочего давления, с номинальным давлением до 42 МПа, и большим номинальным диаметром, до 2000 мм и более. В зависимости от материала корпуса и уплотнения, он может использоваться для любой рабочей среды и любого диапазона рабочих температур. Средой является вода, пар, газ, агрессивная среда, масло, лекарства и т. д. Диапазон рабочих температур среды составляет от -196 до 800 ℃;

6. Поворотный обратный клапан подходит для случаев низкого давления и большого диаметра, а случаи установки ограничены;

7. Положение установки бабочкообразного обратного клапана не ограничено. Он может быть установлен на горизонтальном трубопроводе, на вертикальном или наклонном трубопроводе;

8. Шаровые обратные клапаны подходят для трубопроводов среднего и низкого давления и могут быть изготовлены в больших диаметрах;

9. Материал корпуса шарового обратного клапана может быть изготовлен из нержавеющей стали, а полая сфера уплотнения может быть обернута политетрафторэтиленовым конструкционным пластиком, поэтому его также можно использовать в трубопроводах с общими коррозионными средами. Рабочая температура составляет от -101 до 150 ℃, номинальное давление составляет ≤4,0 МПа, а диапазон номинальных диаметров составляет от DN200 до DN1200;

10. При выборе обратного клапана для несжимаемой жидкости первым шагом является оценка требуемой скорости закрытия. Вторым шагом является выбор типа обратного клапана, который может соответствовать требуемой скорости закрытия.

11. Обратный клапан должен иметь соответствующий размер. Поставщик клапана должен предоставить данные о выбранном размере, чтобы размер клапана можно было найти, когда клапан полностью открыт при заданном расходе.

12. Для обратных клапанов высокого и среднего давления с DN более 50 мм и менее 600 мм следует использовать поворотные обратные клапаны;

13. Для обратных клапанов среднего и низкого давления с DN более 200 мм и менее 1200 мм следует использовать износостойкие шаровые обратные клапаны;

14. Для обратных клапанов низкого давления с DN более 50 мм и менее 2000 мм следует использовать поворотные обратные клапаны.

15. Для трубопроводов, для которых требуется относительно небольшой или нулевой гидравлический удар при закрытии, следует использовать медленно закрывающиеся поворотные обратные клапаны и медленно закрывающиеся поворотные обратные клапаны.
