Поворотный обратный клапан

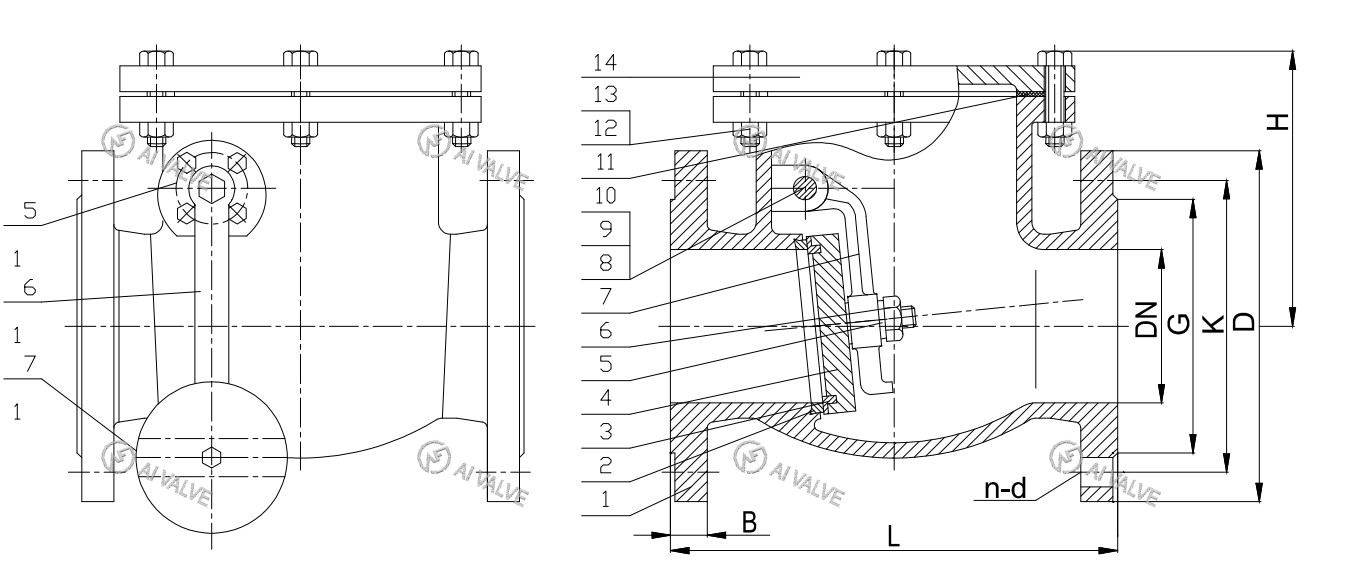

Поворотный обратный клапан имеет шарнирную механическую конструкцию, а его основные подвижные части состоят из высокоточной системы металлических штифтов, прошедших механическую обработку. Тарелка клапана образует динамическую систему уплотнения с седлом клапана благодаря точно рассчитанной конструкции гравитационного баланса. Типовая структура включает в себя:

. Диск клапана поворотного рычага в сборе: изготавливается методом литья или ковки, толщина оптимизируется с помощью моделирования гидромеханики

. Поворотная система с низким коэффициентом трения: включая самосмазывающиеся подшипники или закаленные втулки.

. Проточный канал корпуса клапана: обтекаемый дизайн, смоделированный с помощью CFD для минимизации турбулентности.

Система технологий уплотнения

- Эластичный тип уплотнения

- Выбор материала: EPDM, NBR или фторкаучук (в зависимости от характеристик среды)

- Композитная структура уплотнения: избыточная конструкция уплотнительного кольца + манжетное уплотнение

Обработка поверхности:

- Покрытие эпоксидной смолой (толщина сухой пленки 250-300 мкм, в соответствии со стандартом AWWA C550)

- Прокладка из бутилкаучука (толщина 2 мм, кислото- и щелочестойкость PH 2-12)

-Диапазон применяемого давления: PN10-PN25

-Рекомендуемая среда:

-Температура: -20℃~120℃ (обычный тип)

-Содержание твердых частиц: ≤15% (требуется износостойкое седло клапана)

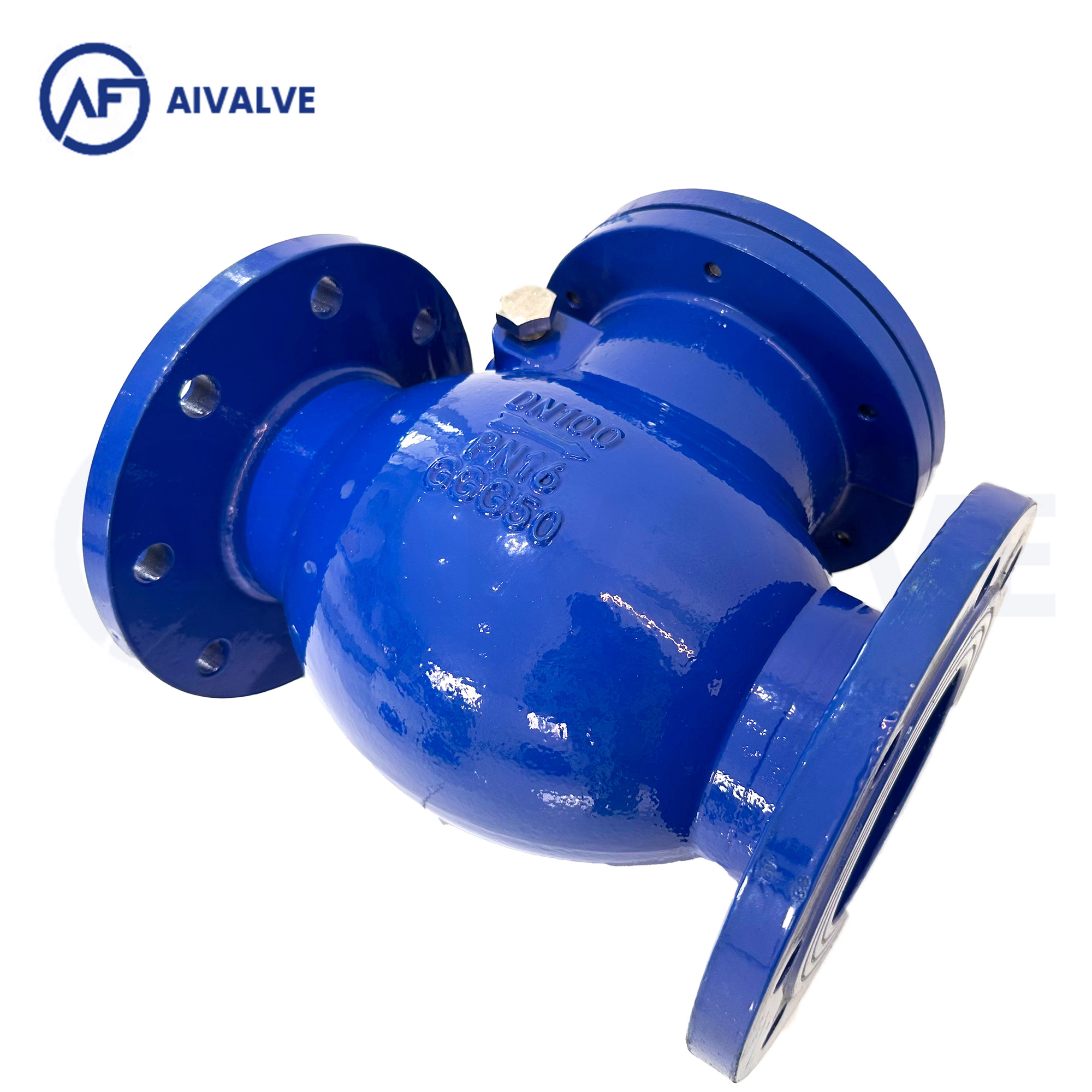

Поворотный обратный клапан из ковкого чугуна особенно подходит для городского водоснабжения, очистных сооружений, подъемных насосных станций и других сценариев. В среде, содержащей хлорид-ионы ≤500ppm, он может достичь расчетного срока службы 30 лет с эпоксидным покрытием.
