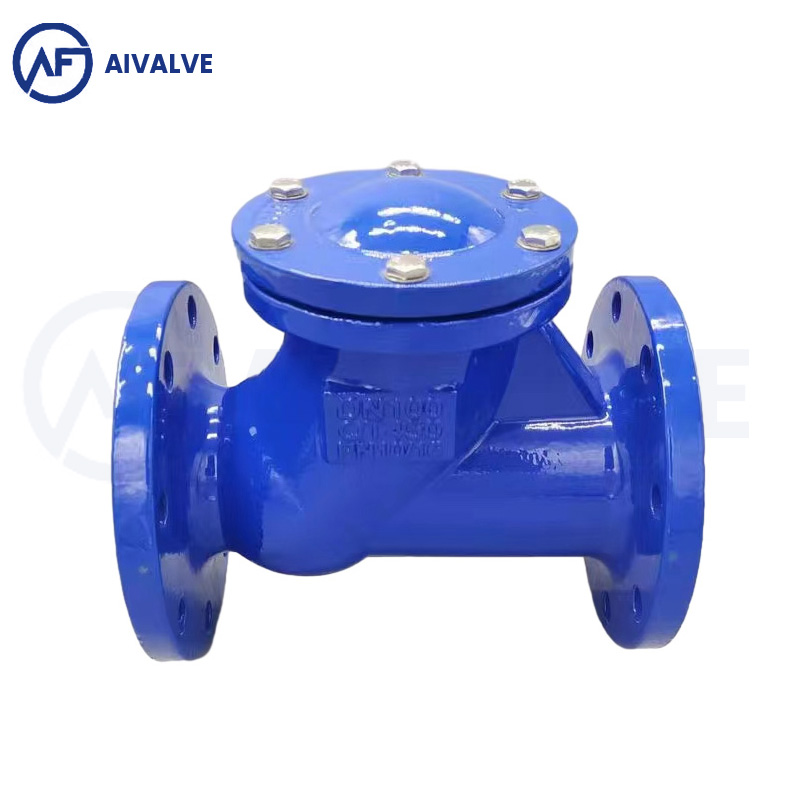

Шаровой обратный клапан

Технические преимущества:

Эластичное уплотнение: стальной шар с резиновым покрытием обеспечивает нулевую утечку (давление уплотнения ≥ 0,6 МПа).

Динамический буфер: конструкция конусного отверстия снижает давление на контактную поверхность на 80%

Гидравлическая оптимизация: структура поверхности контакта снижает турбулентные потери (падение давления ≤ 0,02 бар)

Устойчивость к ударам: механизм закрытия клапана качения может ослабить 90% волны давления гидроудара

Применимые сценарии: выход водяного насоса, циркуляционная система водоподготовки и т.д., которые требуют быстрого реагирования на условия против обратного потока

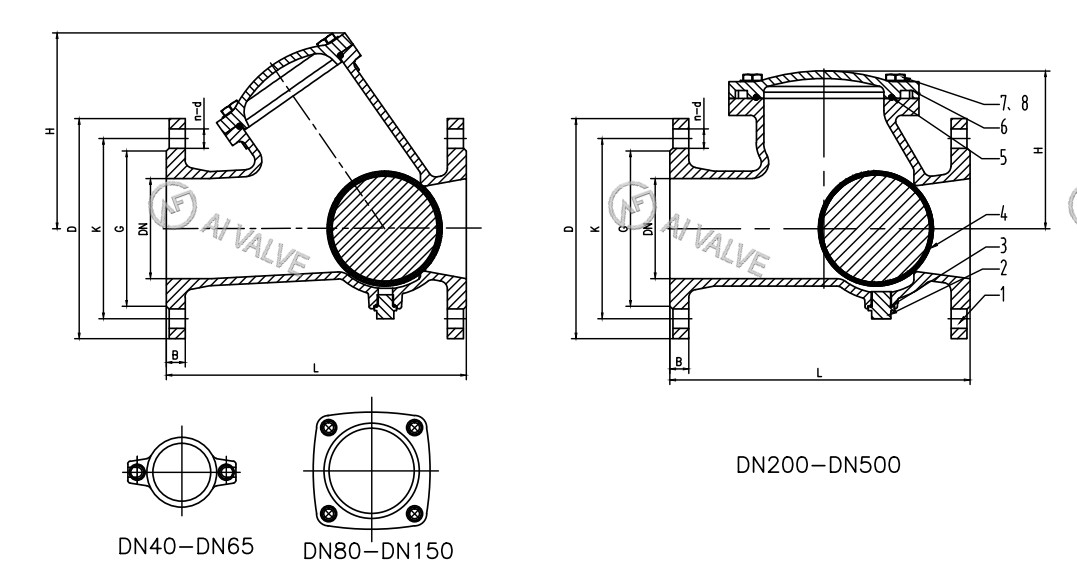

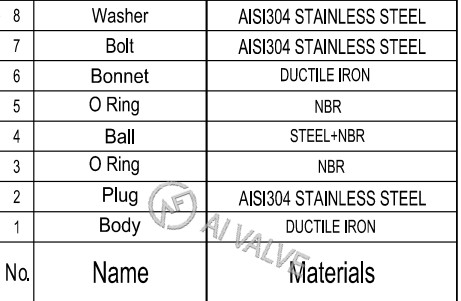

Шаровой обратный клапан - это обратный клапан, в котором используется многошаровая, многоканальная и многоконусная структура обратного потока. В основном он состоит из переднего и заднего корпусов клапана, резиновых шариков, конусных корпусов и т.д.

Принцип работы: резиновый шарик с коротким ходом катится в крышке шара, открывая и закрывая клапан.

Когда насос запускается, давление воды разрывает резиновый шар, заставляя его катиться в правую сторону, где он проходит через клапан в заднем корпусе клапана, конус фиксирует свое положение и обратный клапан открывается. После остановки насоса, из-за обратного давления в системе трубопровода, резиновый шар перекатывается в левую часть переднего корпуса клапана, чтобы закрыть обратный клапан. Резиновый шар представляет собой полый стальной шар с внешней резиной с хорошей упругостью, не только обеспечивает герметичность, но и уменьшает повреждение системы трубопровода в процессе закрытия клапана.Конус с отверстиями играет роль в фиксации стального шара и устранении контакта между резиновым шаром и конусом, когда клапан открыт.Делает контакт поверхностным, уменьшая потерю гидравлической силы, вызванную вибрацией резинового шара в корпусе клапана.
