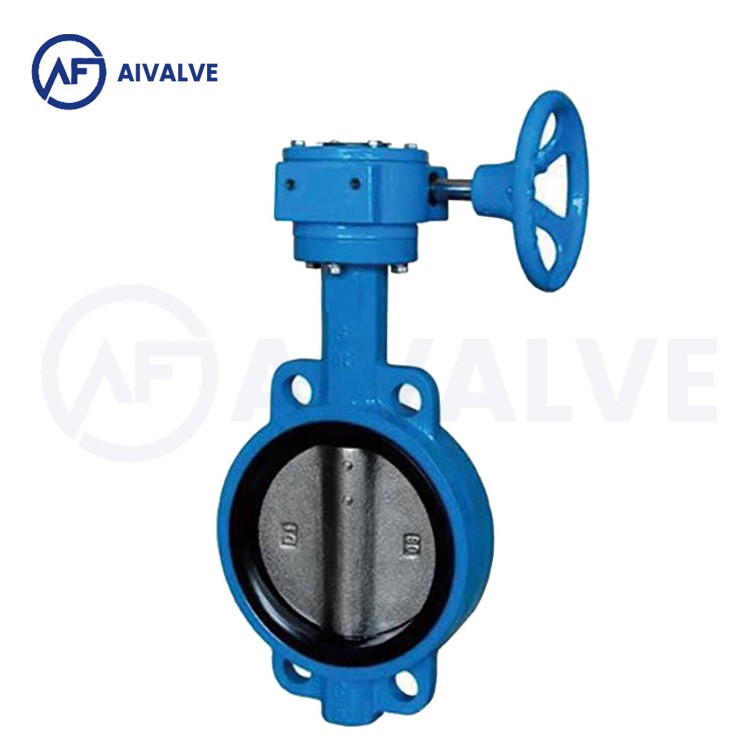

Вафельный поворотный клапан

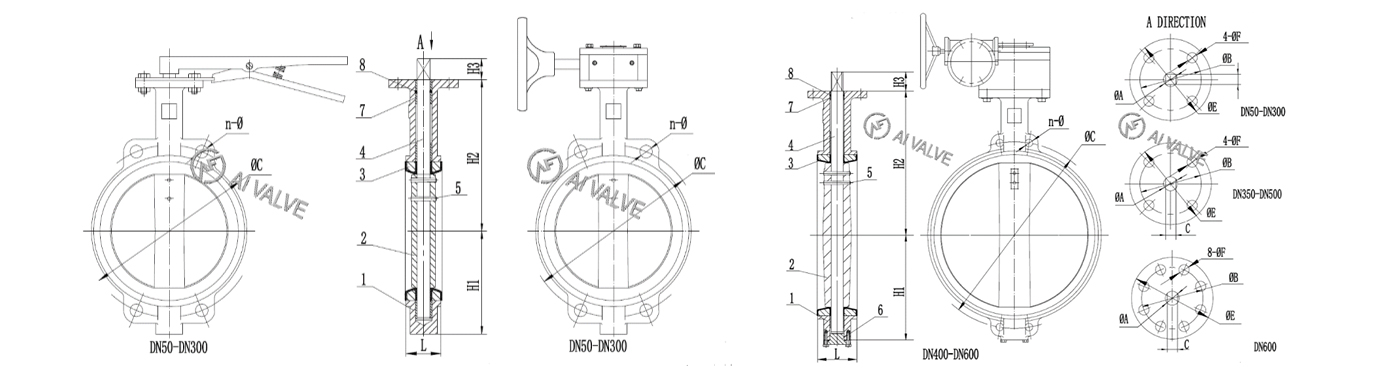

1. Структура и установка

Конструктивные особенности:

Пластина-бабочка имеет форму диска и устанавливается по диаметру трубопровода. Корпус клапана представляет собой цилиндрический канал, а пластина-бабочка вращается вокруг оси (0°~90°).

В основном устанавливается горизонтально, имеет простую и компактную структуру, небольшое количество деталей, малый размер и легкий вес.

Способ подключения:

Зажимной тип: зажимается между двумя фланцами труб шпильками для экономии монтажного пространства.

2. Работа и производительность

Характеристики открытия и закрытия:

Его можно быстро открыть и закрыть, повернув на 90°, что удобно в эксплуатации; когда он полностью открыт, только толщина пластины бабочки образует сопротивление, перепад давления мал, а эффективность управления потоком превосходна.

Сценарии применения:

В основном используется в нефтяной, газовой, химической промышленности, системах водоподготовки и охлаждения воды на тепловых электростанциях, особенно подходит для трубопроводов большого диаметра.

3. Тип уплотнения

Эластичное уплотнение:

Уплотнительное кольцо изготовлено из синтетического каучука или политетрафторэтилена (PTFE), которое может быть встроено в корпус клапана или вокруг пластины-бабочки.

Преимущества: хорошее уплотнение; Недостатки: ограниченная термостойкость (ограничена материалом).

Металлическое уплотнение:

Используются металлические материалы, такие как нержавеющая сталь, они устойчивы к высоким температурам и имеют длительный срок службы, но при этом трудно добиться полной герметичности.
