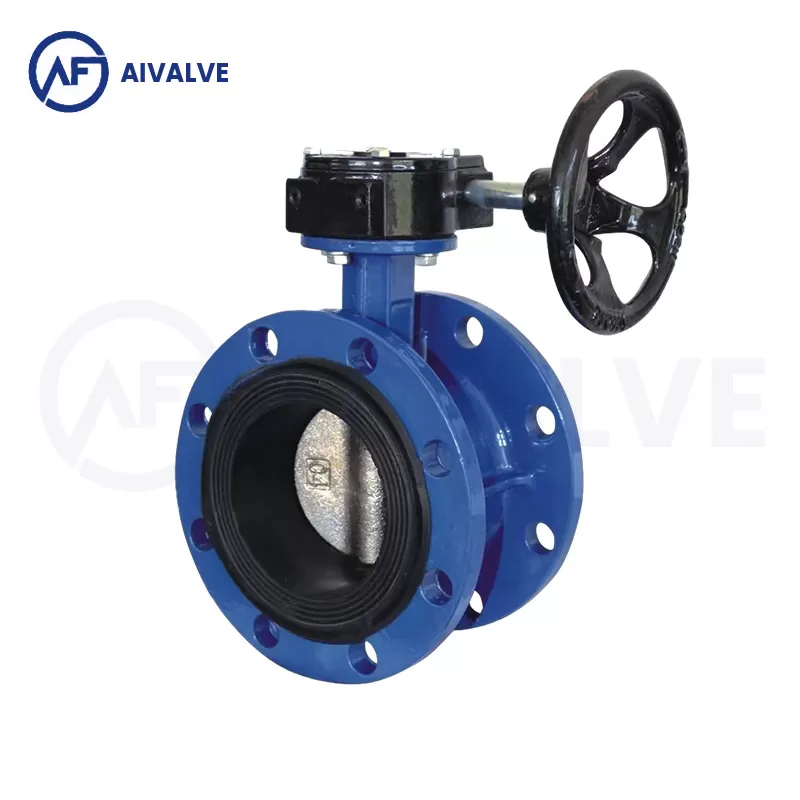

Фланцевый поворотный клапан

Тип уплотнения:

Эластичное уплотнение:

Материал седла клапана: синтетическая резина или политетрафторэтилен (PTFE) + резиновое композитное седло клапана, которое обладает как эластичностью, так и износостойкостью.

Принцип уплотнения: пластина бабочки вращается, чтобы сжать эластичное седло клапана, и сила упругой деформации используется для формирования соотношения давления уплотнения.

Металлическое уплотнение: Оно подходит для условий высокой температуры и высокого давления, но в статье оно подробно не описано.

Оптимизация конструкции фланцевого клапана-бабочки:

Композитное седло клапана: политетрафторэтилен (низкое трение, устойчивость к старению) и синтетический каучук (эластичность) накладываются друг на друга для повышения срока службы уплотнения.

Антикоррозийная пластина поворотной заслонки: Поверхность пластины дроссельной заслонки полностью покрыта политетрафторэтиленом для повышения коррозионной стойкости.

Срединная структура: Центр вращения пластины-бабочки совпадает с осью корпуса клапана, уплотнительная поверхность симметрична, а момент открытия и закрытия мал.

Применимые сценарии:

Трубопроводы среднего и низкого давления, такие как водоподготовка, HVAC и химическая промышленность, особенно подходят для агрессивных сред и частых условий открытия и закрытия.

Резюме: Поворотный затвор обладает такими основными преимуществами, как легкая конструкция, гибкость в управлении и низкое сопротивление потоку. Фланцевый поворотный клапан дополнительно повышает надежность уплотнения и срок службы благодаря композитным уплотнительным материалам и антикоррозийной конструкции.
